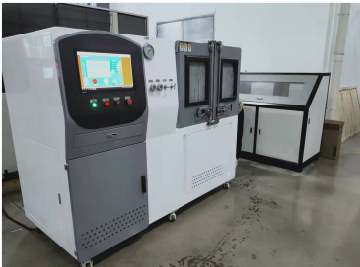

水壓壓力流量測試系統-壓力流量測試臺


水壓壓力流量測試系統-壓力流量測試臺用于驗證過濾器的耐水壓強度、水壓密封性能、壓降 - 流量特性，是過濾器出廠檢測和型式試驗的標準設備。
一、核心測試原理

設備基于流體力學壓差原理和靜水壓法，通過可控的水介質循環，模擬過濾器實際工況，完成多維度性能測試。

1. 壓降 - 流量特性測試（核心功能）

動力單元驅動水介質以不同流量通過被測過濾器

同時測量過濾器入口壓力 P1和出口壓力 P2，計算壓差 ΔP = P1-P2

繪制 “流量 - 壓差” 特性曲線，驗證過濾器在額定流量下的流動阻力是否符合設計標準

2. 耐壓強度與爆破測試

向過濾器內緩慢施加靜水壓，逐步升壓至規定試驗壓力（如 1.5 倍工作壓力）

保壓一定時間（通常 1-5 分鐘），觀察過濾器殼體、焊縫及接口有無滲漏、變形或破裂

持續升壓至過濾器失效，記錄爆破壓力，評估其結構強度極限

3. 密封性能 / 泄漏測試

向過濾器內充入規定壓力的水介質，關閉閥門形成封閉系統

監測系統壓力隨時間的變化，若壓力下降超出允許范圍，判定存在泄漏

也可通過觀察過濾器外表面是否有水珠滲出，直觀判斷密封可靠性

二、典型系統組成（標準配置）

模塊	核心部件	功能說明
動力與壓力單元	高壓柱塞泵 / 氣動增壓泵、調壓閥、蓄能器	提供穩定可調的測試壓力（0-40MPa），蓄能器用于穩壓，消除壓力波動
流量控制與測量單元	變頻器、渦輪 / 橢圓齒輪流量計、調節閥	精確調節并測量水介質流量，量程覆蓋過濾器額定流量的 0-150%
壓力測量單元	高精度差壓變送器、壓力表	實時采集過濾器進出口壓力，計算壓差，精度可達 ±0.5% FS
數據采集與控制單元	PLC + 觸摸屏、數據采集軟件	自動控制測試流程，實時顯示流量 / 壓力 / 壓差曲線，存儲并導出測試報告
過濾與循環單元	前置過濾器、水箱、冷卻器	凈化測試介質，防止雜質污染被測件；冷卻器控制介質溫度，保證粘度穩定
安全與執行單元	被測件夾具、安全防護門、急停按鈕	適配不同規格過濾器的快速裝夾，保障高壓測試過程安全

三、典型技術參數（通用款）

測試介質：清水 / 專用測試液

壓力范圍：0-4MPa

流量范圍：0-50L/min（可定制）

測試精度：流量 ±1%，壓力 ±0.5%

控制方式：手動調壓 + 自動程序控制
